Kuvaus
Murtohälytyskeskusten universaali monikriteeripalovaroitin.
EN-54, 10-30VDC, 0,9 lepo -40 häly mA, IP43.
Kytkentäkaapeliksi suosittelemme MHS 3x2x0,5.
Tuotepaketti sisältää:
- Konventionaalinen optinen/lämpö yhdistelmäilmaisin, ohjelmoitava ID300
- Asennusrasia EB0030

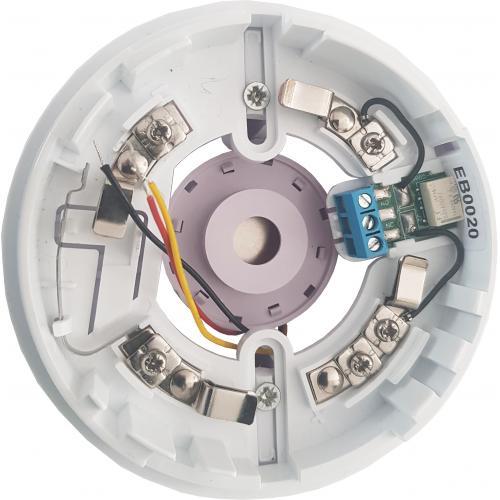

- Releasennuskanta EB0020
- Pietsosireeni, pyöreä, 100dB SV1NEsiohjelmoidut arvot:A1R (58°C + RoR) – B (72°C) – BR (72°C + RoR) – A2S (58°C)
Asennusympäristö: -20 – +70
Monikriteerin toimintaperiaate: AND / OR / PLUS / HEAT / SMOKE
Optiset herkkyydet: 0.08 – 0.10 – 0.12 – 0.15 dB/m)
Ilmaisin ohjelmoitu itsepalautuvaksi.
Kaikki arvot ohjelmoitavissa EITK-2000 työkalulla.SV1N sireeni 10 – 18VDC kaksiäänisellä sireenipiirillä 100 dB, 30mA, 2,9kHz (murto- ja / tai palo-hälytysäänivalinta).24VDC ilmaisinjännitelinjassa sireenipiirin linjaan asennetaan jänniteregulaattori STD241201 (600mA)Huom. Mikäli asennetaan kylmiin alle -0°C ulkotiloihin, EB0030:n tilalle tulee vaihtaa EB0040 (IP44) ja siihen lisäksi EB0040H 2W kantalämmitin. Lämmitin vaatii oman 10-30VDC jännitteen sekä MT15-NC minitermostaatin ensimmäiseen ketjutusilmaisimeen, joka ohjaa kaikkia saman tilan lämmittimiä. Tällä estetään kondenssin syntyminen.Kytkentä tehdään esimerkiksi MHS 3*2*0.5 -kaapelilla seuraavasti:
– Yksi pari ilmaisinjännitteelle 10-18VDC (+ ja –)
– Yksi pari tilatiedolle relekytkennästä silmukan I/O-tuloon tai osoitteellisen järjestelmän osoitelinja / osoiteyksikkö (rasiassa) (C- NC – NO)
– Yksi pari murtohälytyskeskuksen sireenilinjaan (mu-pu).
